Sempre que se requer dois ou mais itens para um processo, a relação é representada com um símbolo de interação. A saída é um novo produto e o processo é chamado produção. O aumento de quantidade em qualquer das entradas requeridas faz aumentar a saída, a menos que a taxa de suprimento ou um outro fator seja limitado.

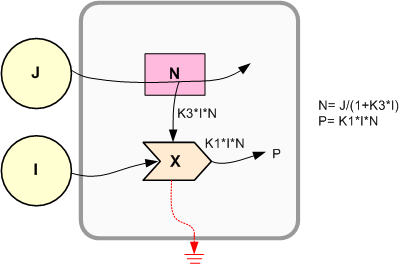

Como está mostrado na figura, os dois fatores necessários são indicados pelas letras I e N. A quantidade de N disponível para o processo de produção depende do suprimento fornecido pelo fluxo J. Ao se aumentar a pressão sobre a fonte I, a produção cresce rapidamente no início, mas assim que I cresce mais, o outro fator N é utilizado mais rapidamente de maneira que seja suprido pelo fluxo de entrada J. Nesta situação N é o fator limitante devido ao fluxo de entrada J ser fixo e limitado. O fluxo de J é o fator limitante que não permite que a produção cresça além de um determinado nível.

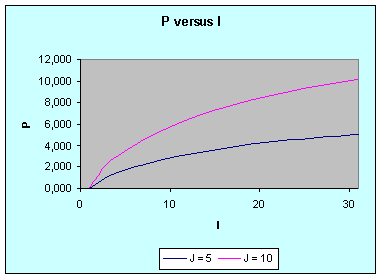

Enquanto muitos dos gráficos de simulação mostram a variação da quantidade com o tempo, os gráficos da figura mostram a produção em função do aumento de um fator I. Os gráficos de fator limitante mostrados são encontrados em todos os campos da ciência e são chamados de retorno decrescente em economia. Há milhares de estudos com gráficos como estes.

Exemplos de Fatores Limitantes Externos

Um exemplo é a produção de grama em um campo. I é a intensidade de luz (insolação), J é o fluxo de nutrientes da chuva e N representa os nutrientes no solo próximo à raiz das plantas. Quando a luz aumenta no início, mais grama é produzida, mas logo a produção é limitada pelos nutrientes; mesmo com mais e mais luz do sol, na pode haver aumento da produção. A quantidade de produção depende do suprimento dos nutrientes disponíveis, neste caso da chuva.

Um outro exemplo é a produção de eletricidade numa usina termoelétrica que utiliza carvão cujo fluxo é limitado por um número fixo de mineradores. O carvão é o fator limitante. Não importa quantos edifícios e fornalhas sejam construídos; a produção de eletricidade é controlada pelo suprimento de carvão.

Experimentos do Tipo "O que aconteceria se..."

1. No programa de fator limitante externo qual é o efeito do aumento no fluxo do fator limitante J?



2. Pense em um exemplo diferente. O que são J, I e P no seu exemplo?
   Execute o programa e explique os resultados para o seu exemplo.



3. Como e porque o gráfico seria diferente para um processo de produção mais eficiente?
   Aumente K1 e execute o programa.
