Uma vazão de um fator limitante pode ser de fora do sistema como na figura seguinte. Tais sistemas possuem limitações na fonte externa. A vazão de outro fator limitante pode vir de dentro do sistema. No sistema de produção-consumo há a reciclagem dos materiais necessários ao processo de produção.

Temos uma nova relação: N=TN-F*Q

Onde: TN é o total de nutrientes no sistema; F*Q é a parte dos nutrientes que está temporariamente incorporada na biomassa; N são os nutrientes que estão disponíveis no meio (por exemplo: o solo). Os nutrientes fluem do solo para a biomassa por meio da fotossíntese e depois voltam novamente para o solo com a ajuda dos decompositores.

Se o processo de reciclagem é muito lento, ele pode limitar o processo de produção de maneira que um aumento no fator I possui um retorno inferior.

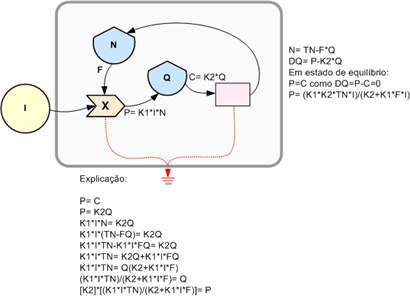

A figura representa o diagrama e as equações para simular a produção como uma função da quantidade do material que está disponível para reciclagem. Neste sistema TN é o total de nutrientes e F*Q é o nutriente em Q. F é a fração de Q que é nutriente.

A simulação gráfica apresentada na figura mostra como a produção aumenta com I aumentado mas com o retorno inferior como I é aumentado posteriormente. Aqui o limite é na reciclagem de materiais N regenerados a partir de Q para o local disponível para a produção.

Exemplos de Reciclagem de Fatores Limitantes

A reciclagem de nutrientes em um aquário balanceado é um exemplo de fatores limitantes internos. Outro é a reciclagem da clorofila do estado pronto para receber luz depois do qual se torna carregada e tem que passar por um processo escuro sendo reciclada para ser usada novamente . Um dos primeiros exemplos estudados como um modelo de simulação foi o processo de uso de uma enzima na bioquímica.

Na figura a enzima é N e o a entrada do "substrato" com o qual a enzima está reagindo quimicamente é 1. Na produção econômica, a reciclagem de latas de alumínio pode ser um fator limitante de reciclagem N com a curva de retorno inferior quando outras entradas I são aumentadas.

Experimentos " E se"

1. Qual é o efeito do aumento do total de materiais TN disponíveis para reciclagem?



2. Qual é o efeito do aumento do coeficiente K2 (a porcentagem do armazenamento de Q reciclado por unidade de tempo)?



3. Considere um sistema natural que você conhece bem. qual você pensa que é normalmente o fator limitante interno?
   Se ele é eliminado, qual você pensa que agora será o novo fator limitante? Explique.
